Standardni materijal
V Prsten: Ojačana pamučna tkanina impregnirana NBR-om Punjeni PTFE Prsten u obliku slova U: Ojačana pamučna tkanina impregnirana NBR-om Wear Ring: Ojačana pamučna tkanina impregnirana NBR-om * Ostale kombinacije materijala mogu se prilagoditi prema uslovima rada. |  |
Uvod u proizvod

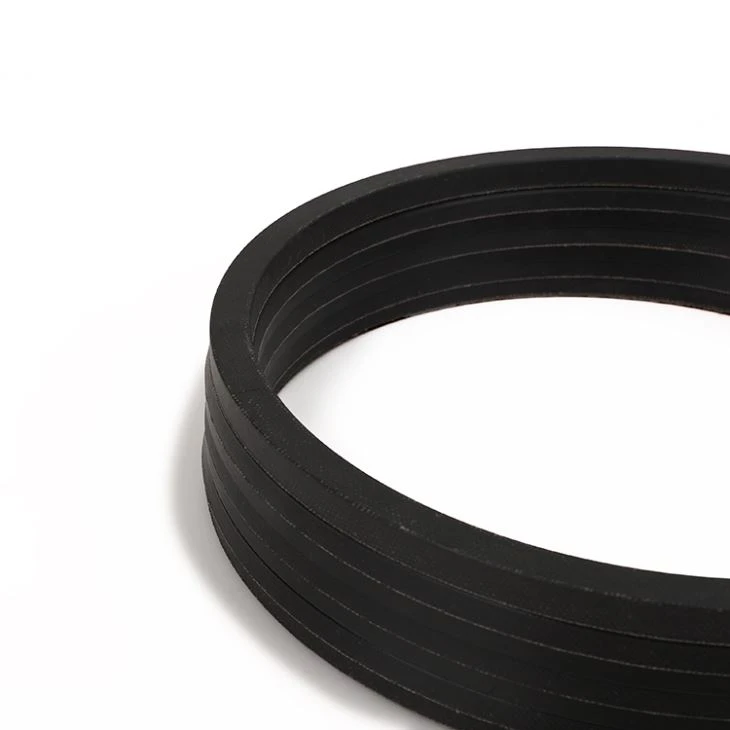

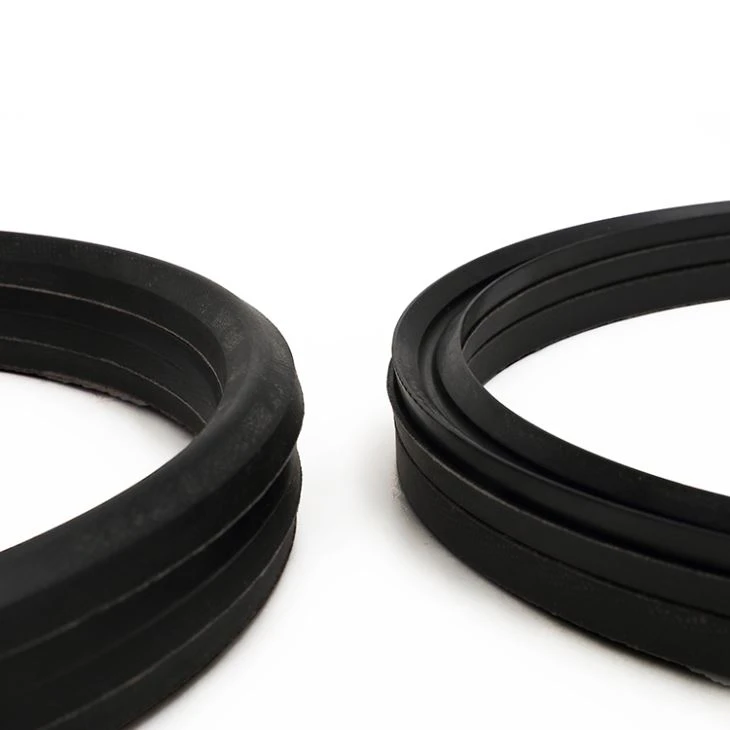

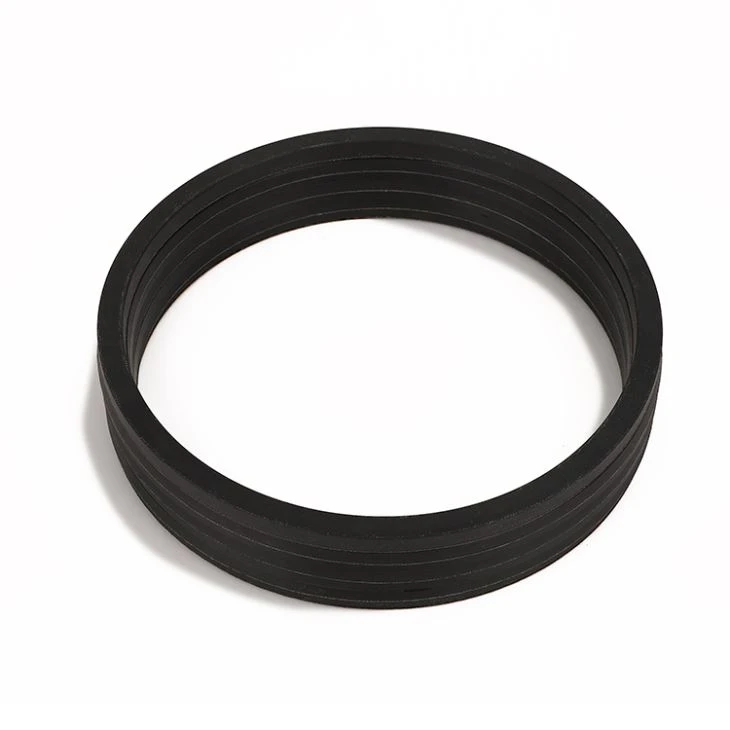

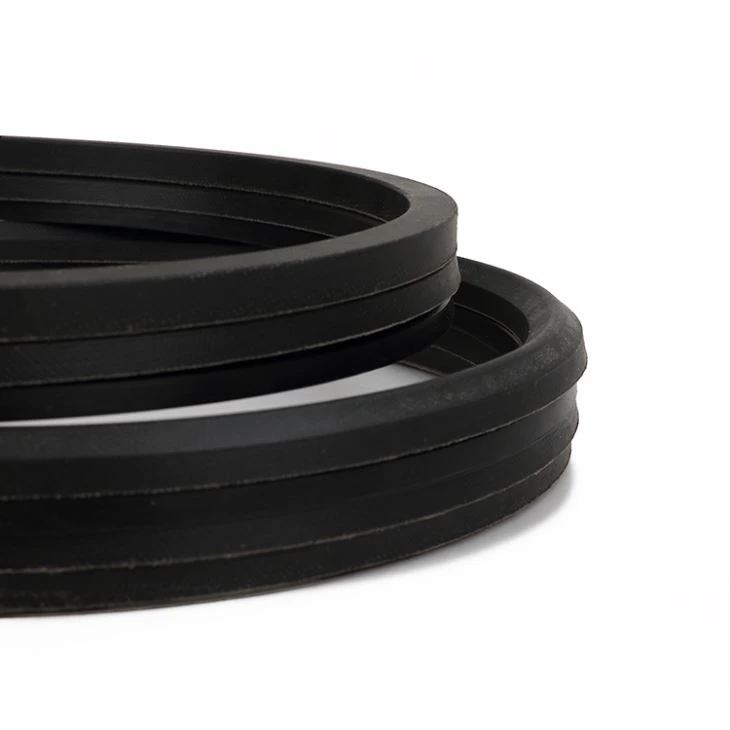

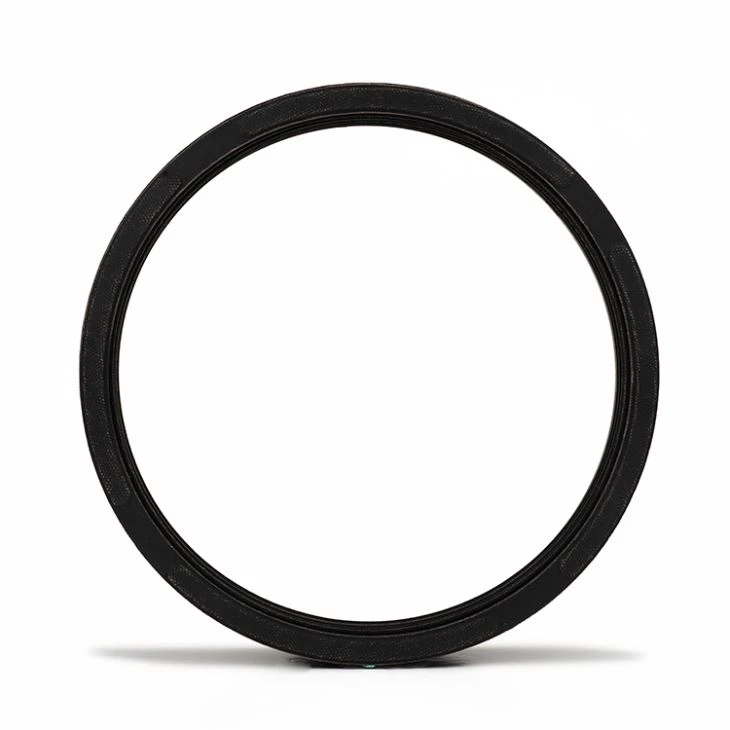

GE brtva je jednofaktorsko kombinirano brtvljenje za klipove i šipke. Sastoji se od 3 dijela, uglavnom u obliku prstenova u obliku slova U (ponekad i sa prstenastim prstenom), zaptivnog prstena u obliku slova "V" i prstena za nošenje. Količina srednjih V prstena se može podesiti prema radnim uslovima.
Karakteristike
Dobar učinak brtvljenja i dugi vijek trajanja Fleksibilno podešavanje u skladu sa radnim uslovima Dobre performanse brtvljenja pri niskim temperaturama Odlična mehanička stabilnost na visokim temperaturama Fina otpornost na habanje |  |
Prijedlog aplikacije
GE kompaktna brtva sastoji se od V-prstena, potpornog prstena i pritisnog prstena, koji se obično koriste za zaptivanje šipki cilindra. Za upotrebu ispod 100 is, V-prsten je izrađen od ojačane pamučne tkanine impregnirane NBR-om, potporni prsten i pritisni prsten su izrađeni od ojačane pamučne tkanine impregnirane NBR-om ili najlonom; Za temperaturu primene na 100-200 ili sastavljenu od hidrauličnog ulja na bazi fosfata, preporučuje se da se koristi napunjeni PTFE.
Operating Condition
Brzina | Pritisak | Temperature | Mediji | Priloženi promjer |
0.5m / s | 0-40Mpa | -30 200 ~ 200 ℃ | Hidraulično ulje (na bazi mineralnog ulja) | 10mm-1500mm |

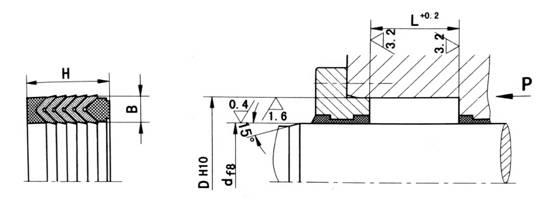

Technical Drawing
Lista specifikacija
Part No. | d | D | B | H | L |
GE2-0200 | 20 | 32. \ t | 6 | 22.5 | 22.5 |
GE2-0220 | 22 | 34 | 6 | 22.5 | 22.5 |
GE2-0250 | 25 | 40 | 7.5 | 22.5 | 22.5 |
GE2-0280 | 28 | 43 | 7.5 | 22.5 | 22.5 |
GE2-0300 | 30 | 45. \ t | 7.5 | 22.5 | 22.5 |
GE2-0320 | 32. \ t | 47. \ t | 7.5 | 22.5 | 22.5 |
GE2-0350 | 35. \ t | 50 | 7.5 | 22.5 | 22.5 |
GE2-0360 | 36. \ t | 51. \ t | 7.5 | 22.5 | 22.5 |
GE2-0400 | 40 | 55. \ t | 7.5 | 22.5 | 22.5 |
GE2-0420 | 42 | 57 | 7.5 | 22.5 | 22.5 |
GE2-0450 | 45. \ t | 65 | 10 | 27.5 | 27.5 |
GE2-0500 | 50 | 70 | 10 | 30 | 30 |
GE2-0550 | 55. \ t | 75 | 10 | 30 | 30 |
GE2-0560 | 56. \ t | 76 | 10 | 37. \ t | 37. \ t |
GE2-0600 | 60 | 80 | 10 | 37. \ t | 37. \ t |
GE2-0630 | 63 | 83. \ t | 10 | 37. \ t | 37. \ t |
GE2-0650 | 65 | 85 | 10 | 40 | 40 |
GE2-0700 | 70 | 90 | 10 | 40 | 40 |
GE2-0750 | 75 | 95 | 10 | 40 | 40 |
GE2-0800 | 80 | 100 | 10 | 40 | 40 |
GE2-0850 | 85 | 105 | 10 | 40 | 40 |
GE2-0900 | 90 | 110 | 10 | 40 | 40 |
GE2-1000 | 100 | 120 | 10 | 40 | 40 |
GE2-1100 | 110 | 130 | 10 | 40 | 40 |
GE2-1150 | 115 | 140 | 12.5 | 46. \ t | 46. \ t |
GE2-1250 | 120 | 150 | 12.5 | 46. \ t | 46. \ t |
GE2-1400 | 125 | 160 | 12.5 | 46. \ t | 46. \ t |
GE2-1500 | 150 | 180 | 15 | 60 | 60 |
GE2-1600 | 160 | 190 | 15 | 60 | 60 |
GE2-1800 | 180 | 200 | 15 | 60 | 60 |
GE2-1900 | 190 | 220 | 15 | 60 | 60 |
GE2-2000 | 200 | 230 | 15 | 60 | 60 |
GE2-2200 | 220 | 250 | 15 | 60 | 60 |
GE2-2500 | 250 | 280 | 15 | 60 | 60 |
* Dodatne specifikacije na zahtjev, mi također isporučujemo okretne proizvode ili poluproizvode.
FAQ
1. Da li pravite setove za brtvljenje za bagere?
Da, možemo napraviti komplete za zaptivke kašika / grane / ruke za različite modele bagera.
2. Kako provjeravate kvalitetu narudžbi za rasuti teret?
Imamo posebnu službu za kontrolu kvaliteta kako bismo osigurali kompletan sistem inspekcije kvaliteta.
3. Da li isporučujete prilagođenu veličinu v pakiranja?
Da, prihvaća se v ambalaža sa prilagođenom veličinom.
4. Kako pakujete stvari?
Generalno, postoje dva načina za pakovanje pečata.
1) Pravilno pakovanje bez oznaka;
2) Custom logo ambalaže, mi svibanj potreba logo / brand ovlašteni izjavu od vas ako je ova opcija je potrebno.
